ПРЕДЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ФИЛЬТРОВ*

• Максимально допустимая мощность сигнала на входе большинства изделий в полосе пропускания не более 10 мВт (см. ТУ*).
• В полосе заграждения фильтр мощность не рассеивает, поэтому мощность не регламентируется.
• В полосе заграждения амплитуда входного сигнала ограничена 5 В.
• Постоянное напряжение на входе (выходе) фильтра не должна превышать 10 В.

*При наличии ТУ на изделие руководствоваться приведенными в них требованиями к электрическим параметрам.

ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ РУЧНОЙ ПАЙКИ*

• Для лужения выводов корпуса используйте припой ПОС-61 ОСТ 4ГО.033.200;
• для лужения и пайки используйте флюсы ФКТС или ФТС ОСТ 4ГО.033.200;
• температура жала должна быть не выше 300 градусов;
• контакт жала с контактной площадкой не более 5 секунд;
• перерывы между пайкой контактных площадок не менее 10 секунд.

*При наличии ТУ на изделие руководствоваться приведенными в них указаниями по эксплуатации и монтажу.

ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ АВТОМАТИЧЕСКОЙ ПАЙКИ

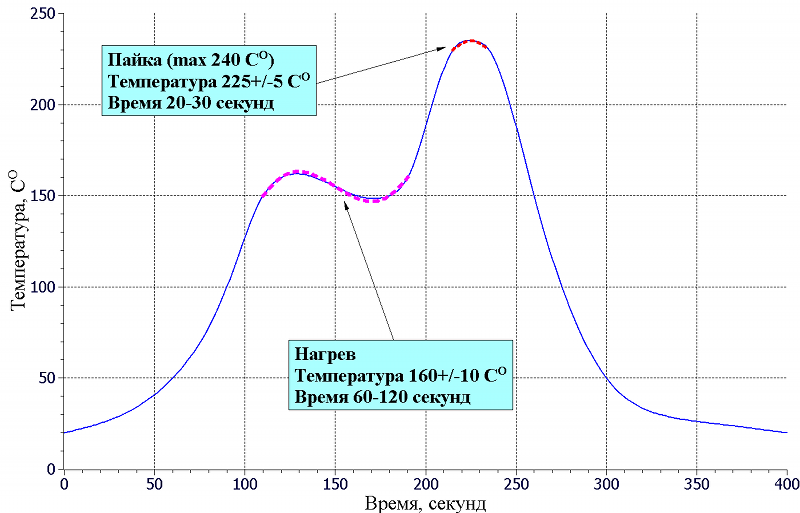

Рис. 1. Температурная кривая для автоматической пайки

РЕКОМЕНДАЦИИ ПО ХРАНЕНИЮ ИЗДЕЛИЙ

Хранение изделий допускается:

• в упаковке поставщика во всех местах хранения, кроме открытой площадки;
• вмонтированных в аппаратуру в составе объектов или в комплекте ЗИП во всех местах хранения.

Условия хранения должны соответствовать следующим требованиям:

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ НА ПЛАТУ

Следующий рисунок иллюстрирует некоторые рекомендованные шаги, необходимые для того, чтобы обеспечить достаточную развязку на печатной плате и обеспечить хорошее подавление и малую неравномерность в полосе пропускания.

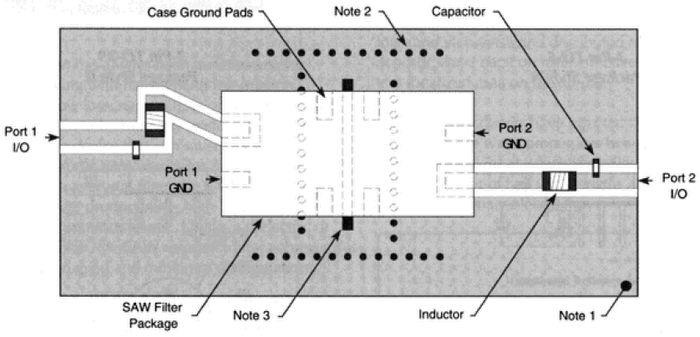

Рис. 2 Оптимальная разводка печатной платы для ПАВ фильтра

Примечания к рисунку №2

1. Земля должна присутствовать на обеих сторонах печатной платы
2. Сквозные переходные металлизированные отверстия должны быть распределены, примерно так, как показано на рис. 2. Отметьте, что два вертикальных ряда отверстий размещены от друг относительно друга чтобы увеличить развязку.
3. Для изоляции порта входа от порта выхода необходимо предусмотреть металлизированную щель, чтобы минимизировать утечку через диэлектрический слой печатной платы.
4. Желательно чтобы корпус ПАВ фильтра был в прямом контакте с землей. Желательно также при возможности опаять основание корпуса на землю (неприменимо для фильтров на ниобате и танталате лития).
5. При наличии внешних элементов согласования есть несколько важных методов, которые могут использоваться, чтобы минимизировать наводки:
   • Поместите входные и выходные элементы согласования перпендикулярно порта друг другу. Это особенно важно для катушек индуктивности.
   • Поместите входные и выходные элементы согласования на максимальном разумном удалении.
   • Если возможно, устанавливайте входные и выходные элементы согласования на противоположных сторонах печатной платы
   • В случае необходимости для уменьшения перекрестной связи могут применяться экранированные компоненты цепей согласования от различных изготовителей.
   • Чтобы максимизировать подавление, металлический экран или перегородка могут быть помещены между входными и выходными элементами согласования.
6. При установке фильтров в аппаратуру не рекомендуется помещать их рядом с элементами, узлами, приборами, температура поверхности которых превышает 50^oC для исключения локального перегрева.

Для корпусов H04.16, H08.24, H09.18, H16.48

• При монтаже фильтров не допускается использование выводов фильтров для крепления деталей монтажа.
• Обработку и формовку выводов корпуса фильтров производить по ОСТ 92-9388-80.
• После монтажа фильтров допускается их покрытие (вместе с платой прибора) герметизирующим составом.
